HXPnR- H系列單極組合式滑(hua)觸線由H型鋁合金導(dao)軌(gui)加壓(ya)V型不(bu)銹鋼滑(hua)接帶。PVC絕緣護(hu)套(tao)外殼。外置式集(ji)電器以(yi)及懸吊、固(gu)定等組(zu)(zu)件(jian)組(zu)(zu)合(he)而成。滑線整(zheng)體安裝后，沒有導線的(de)外露部分(fen)。該產品以(yi)設計(ji)合(he)理，維(wei)護(hu)方便，安全可靠等特點，廣泛應用于冶金、電力、貨場、化工、造(zao)紙、起重，使(shi)用頻率(lv)高(gao)和(he)環境(jing)較(jiao)差的(de)場合(he)。
一、單極組合(he)式滑觸線型號(hao)規格與(yu)截流量
|
型號規(gui)格
|
滑(hua)觸線截面尺寸(mm)
|
載流量 (A)
|
適配外置式集電器
|
||
|
A
|
B
|
C
|
|||
|
HXPnR-H-150/200
|
26.5
|
20.0
|
7.0
|
200
|
HJD-200
|
|
HXPnR-H-250/400
|
42.0
|
32.5
|
10.0
|
400
|
HJD-400? HJD-200
|
|
HXPnR-H-400/600
|
42.0
|
32.5
|
10.0
|
600
|
HJD-600? HJD-400
|
|
HXPnR-H-500/800
|
42.0
|
32.5
|
10.0
|
800
|
HJD-800? HJD-600
|
|
HXPnR-H-700/1000
|
42.0
|
32.5
|
10.0
|
1000
|
HJD-1000 HJD-600
|
|
HXPnR-H-900/1250
|
42.0
|
32.5
|
10.0
|
1250
|
HJD-1250 HJD-800
|
|
HXPnR-H-1500/2000
|
65
|
50
|
12
|
2000
|
HJD-1000 HJD-1250
|
|
HXPnR-H-2000/2500
|
85
|
60
|
15
|
2500
|
HJD-1250 HJD-1000
|
|
HXPnR-HB-1600/2000
|
91.7
|
55
|
15.6
|
2000
|
HJD-1000C HJD-1250C
|
|
HXPnR-HB-2500/3000
|
91.7
|
55
|
15.6
|
3000
|
HJD-1500C HJD-1250C
|
|
注：1、滑觸線標(biao)準長度：6m。
2、HXPnR-H與HXPnR-HB以及HXPnR-HA性能相同，幾(ji)何(he)形狀(zhuang)和(he)集電方式不同。 3、HXPnR-H型有鋁合金和(he)銅(tong)體兩種材(cai)料的(de)滑(hua)線。 |
|||||

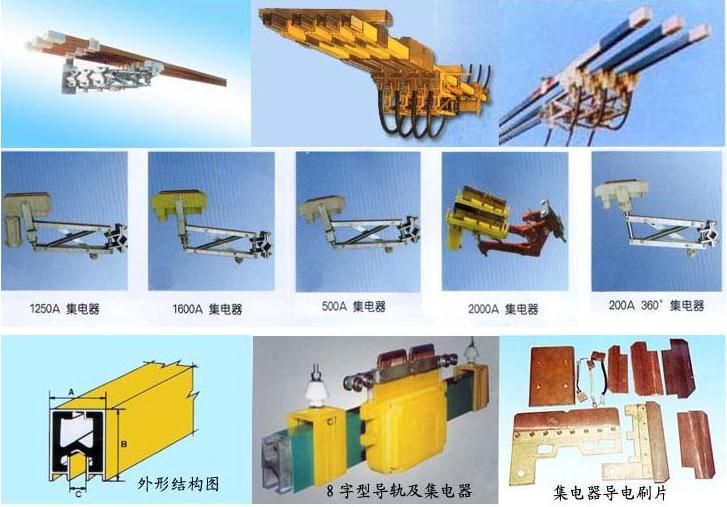

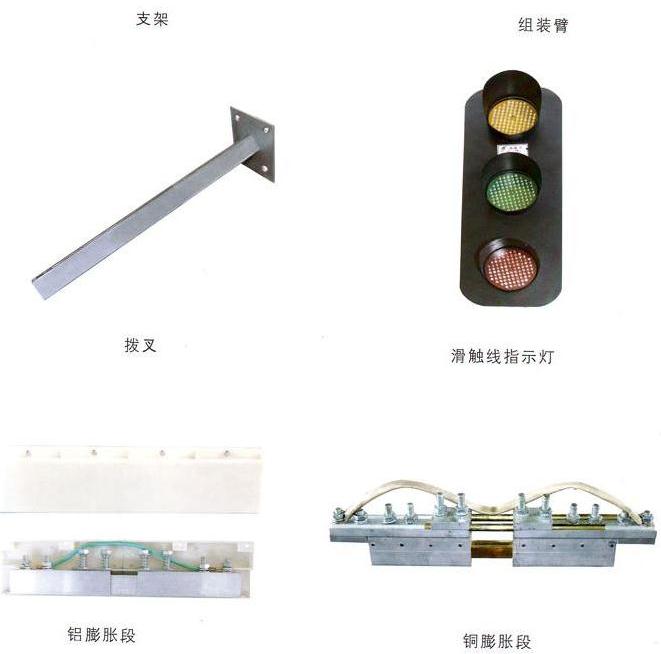

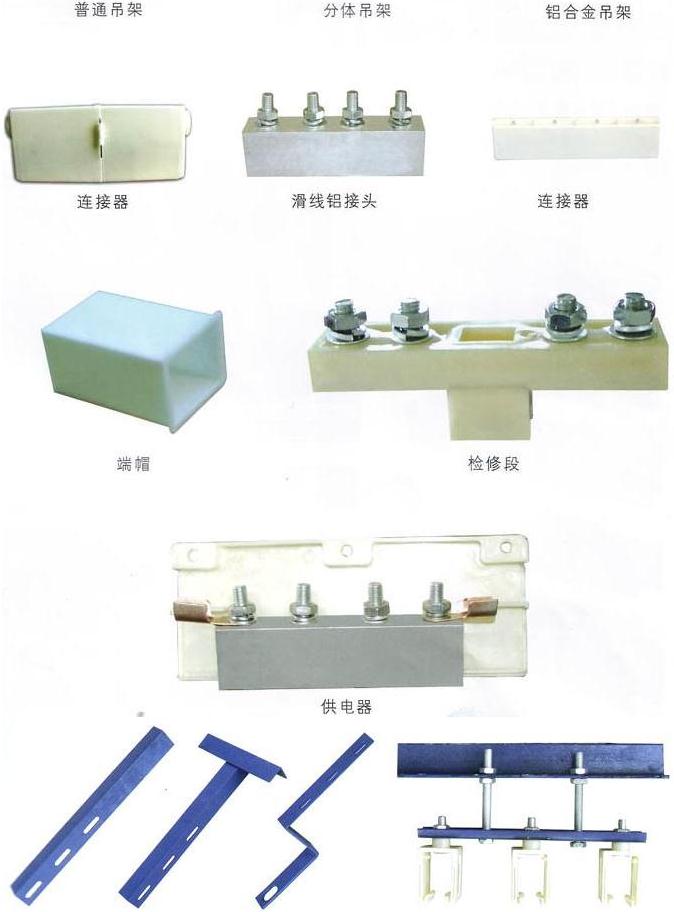

二、單極組合式滑觸(chu)線、滑(hua)線配(pei)件

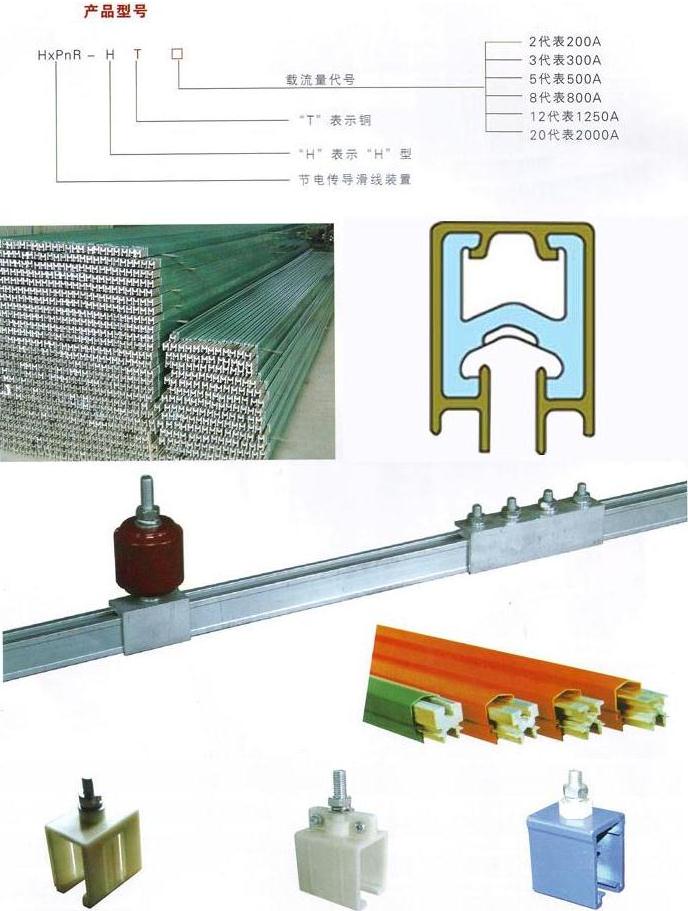

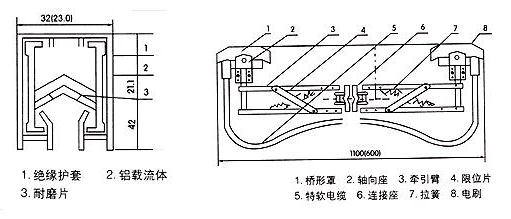

三、單極組合(he)式滑觸線(xian)產(chan)品結構(gou)、外型尺寸

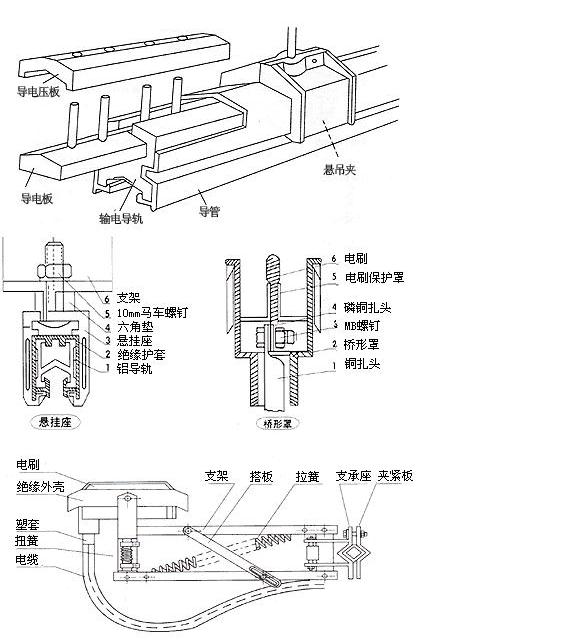

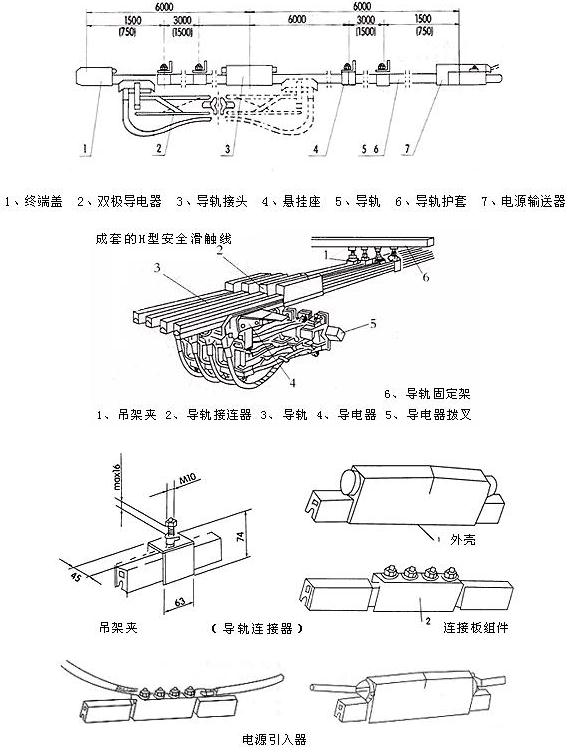

?四(si)、單極組(zu)合式滑(hua)觸線裝配示意圖及主(zhu)要零部件
?單極(ji)組(zu)合式滑觸(chu)線導(dao)電器(qi)：為接簧支撐式，僅在滑觸線下部即可(ke)推入，但須在牽引器(qi)同步進(jin)行(xing)，并保證(zheng)拉簧力量適當(dang)，以免加大電刷磨(mo)損。牽引器(qi)與導(dao)電器(qi)同步進(jin)行(xing)，可(ke)用螺栓或(huo)電焊方式固定在行(xing)車等移動電器(qi)上，并適當(dang)保證(zheng)導(dao)電器(qi)運行(xing)不受扭力。
